X6132水蜜桃视频免费观看高清主要构造图解

　　X6132水蜜桃视频免费观看高清通常也被称为x62w，x6132万能升降台铣床，它是高品质卧式万能升降台铣床.该机床刚性强，进给变速范围广，能承受重负荷切屑。下面为大家图解X6132水蜜桃视频免费观看高清主要构造。

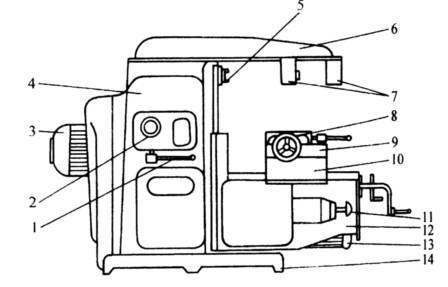

X6132卧式升降台铣床外形图


　　X6132万能水蜜桃视频免费观看高清主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成，其外形图如图所示。（说明：主要关注可移动部分的结构）

　　主轴（铣刀）→主轴电机→主轴电机控制电路工作台→进给电机→进给电机控制电路箱形的床身4固定在底座14上，在床身内装有主轴传动机构及主轴变速操纵机构。在X6132水蜜桃视频免费观看高清床身的顶部有水平导轨，其上装有带着一个或两个刀杆支架的悬梁。刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端则固定在主轴上。在床身的前方有垂直导轨，一端悬持的升降台可沿之作上下移动。

1－主轴变速手柄  2－主轴变速盘  3－主轴电动机  4－床身  5－主轴  6－悬架

7－刀架支杆  8－工作台  9－转动部分  10－溜板 11－进给变速手柄及变速盘

12－升降台 13－进给电动机 14－底盘

　　在X6132水蜜桃视频免费观看高清升降台上面的水平导轨上，装有可平行于主轴轴线方向移动（横向移动）的溜板10。工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动（纵向移动）。这样，安装在工作台上的工件可以在三个方向调整位置或完成进给运动。

　　此外，由于转动部分对溜板10可绕垂直轴线转动一个角度（通常为±450），这样，工作台于水平面上除能平行或垂直于主轴轴线方向进给外，还能在倾斜方向进给，从而完成铣螺旋槽的加工。
